VGA线接法图解

发表时间：2014-04-26 17:29:00

由于远程传输信号的需要，一般的vga视频连接线成品线最长不过20-30米，就是最好的一线丰旭成品线也只有30米，不能满足远距离输送视频需要，所以必须使用vga半成品线，也就是说插孔VGA接口必须要焊接才能使用远距离传输vga线，VGA的焊接方法到底是什么样的呢，小编下面用文字和图片描述给您一个答案。

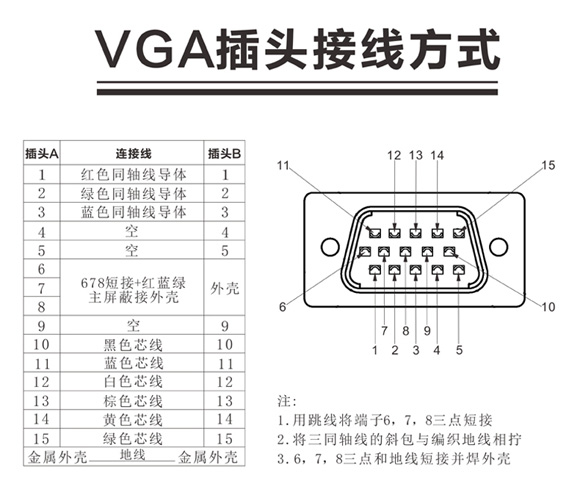

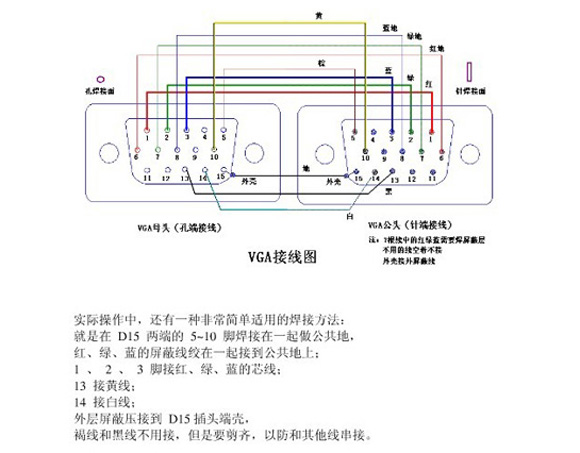

把显卡输出端的vga接口针按排序依次从左到右，从上边（梯形底边长的一侧）第一排开始用123456……15表示，分别是代表红基色、绿基色、蓝基色、地址码ID Bit、自测试、红地、绿地、蓝地、保留、数字地、地址码、地址码、行同步、场同步、地址码。焊接方法非常简单：就是在 D15 两端的 5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
